电磁继电器演示实验 物理电学教学仪器的原理与教学应用

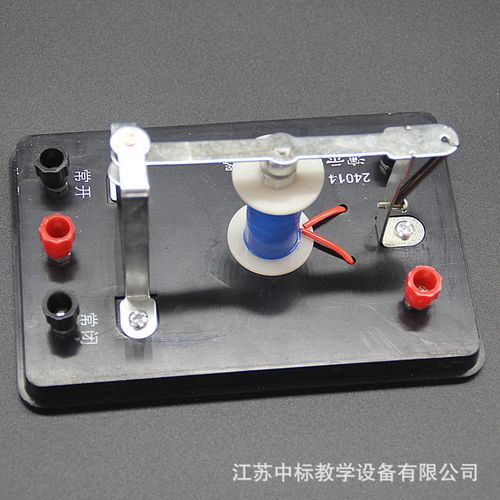

电磁继电器是中学物理电学部分的重要教学内容，它不仅是理解电磁铁应用的关键载体，也是连接“电与磁”知识的桥梁。通过专用教学仪器进行演示实验，可以帮助学生直观理解继电器如何利用电磁效应实现小电流控制大电流、低电压控制高电压的自动开关功能。本文将围绕电磁继电器演示仪器的结构、原理、实验步骤及教学建议展开详细说明。\n\n一、电磁继电器演示教学仪器的组成\n\n常见的电磁继电器演示教学仪器包括以下部件：\n1. 电磁铁（含线圈和铁芯）：线圈通电后产生磁性，吸引衔铁。\n2. 衔铁（ armature）：可绕支点转动的软铁片，受电磁铁吸引而动作。\n3. 弹簧：当电磁铁断电时，将衔铁拉回原位，使触点复位。\n4. 触点（动触点和静触点）：衔铁运动带动动触点，与静触点接通或断开。\n5. 接线柱：包括控制电路接线端（线圈两端）和工作电路接线端（触点两端），便于外接电源和负载。\n6. 透明外壳：便于学生观察内部机械动作和电路通断状态。\n7. 指示灯或小灯泡/电动机负载：通常作为工作电路的负载，直观显示通断。\n8. 电源：控制电路可用低压直流电源（如6V），工作电路可用较高电压或大电流电源。\n\n二、演示实验的核心目的\n\n1. 理解电磁继电器的工作原理：利用电磁铁控制衔铁，进而控制工作电路的通断。\n2. 掌握继电器“控制电路”与“工作电路”的隔离特性。\n3. 体验电磁铁、弹簧、触点等部件的协同作用。\n4. 了解继电器在自动控制、远程控制、安全保护等方面的实际应用。\n\n三、教学演示实验步骤（建议教师演示+学生分组实验）\n\n实验器材：电磁继电器演示板、低压直流电源（6V）、开关、导线若干、小灯泡（或发光二极管）及对应电源（3V~6V）、滑动变阻器（可选）。\n\n步骤一：观察继电器结构\n引导学生观察透明外壳内的电磁铁、衔铁、弹簧、触点等部件，用手轻压衔铁，模拟继电器动作，理解机械联动过程。\n\n步骤二：连接控制电路\n将低压直流电源、开关与继电器的线圈接线柱串联，组成控制电路。此时工作电路暂不连接负载。\n\n步骤三：连接工作电路\n将工作电路电源、小灯泡与继电器的触点接线柱串联（注意区分常开触点和常闭触点）。常开触点表示线圈不通电时断开，通电时闭合；常闭触点则相反。\n\n步骤四：通电观察\n1. 闭合控制电路开关，线圈通电，电磁铁产生磁性，吸引衔铁，动触点与静触点接触，工作电路接通，小灯泡亮起。\n2. 断开控制电路开关，线圈断电，电磁铁失磁，弹簧将衔铁拉回，触点分离，工作电路断开，小灯泡熄灭。\n\n步骤五：改变控制条件（可选）\n在控制电路中串联滑动变阻器，逐渐增大电阻，观察继电器动作时对应的电流值（即吸合电流和释放电流），帮助学生半定量理解电磁力与电流大小的关系。\n\n步骤六：与讨论\n引导学生归纳：继电器利用电磁铁实现“小电流、低电压”控制“大电流、高电压”的开关作用，且控制电路与工作电路电气隔离，安全可靠。\n\n四、教学中的常见问题与注意事项\n\n1. 注意控制电路与工作电路不能共用一个电源，否则失去隔离意义，也会影响演示效果。\n2. 控制电路电压不宜超过线圈额定电压，一般6V或12V安全电压即可。\n3. 触点部分若接较大电流负载，可能会产生火花，教学演示宜选用小灯泡等低功率负载。\n4. 使用前检查弹簧是否变形，触点是否氧化或粘连，确保动作灵活可靠。\n5. 实验中提醒学生不要用手直接触碰接线柱，防止触电或短路。\n\n五、教学拓展与创新\n\n1. 联系实际应用：水位自动控制、温度自动控制、防盗报警、光控路灯等电路中的继电器。\n2. 可作为学生科技活动项目，用继电器搭建“声控灯”或“红外自动门”模型。\n3. 利用电流传感器配合继电器，实时采集控制电路电流变化曲线，加深对电磁吸合过程的理解。\n4. 布置探究任务：“设置预热报警闸的自来水加热器自动保护电路设计分析”\n\n通过电磁继电器演示教学仪器，可以有效地帮助学生将抽象的电磁学知识与实际电路控制相结合，培养观察能力、分析能力和动手实践能力。物理教学不应仅停留在书面上，借助这套针对性需求下的经典实验器材进行必要的演示和探究，必然可以帮助教师轻松落实并强化关键知识点与核心素养的渗透指导构建要求。
